99亚洲成人在线观看|九九九全国精品|超碰天天干天天爽|国产丝袜一区亚洲色图综合网

1.產(chǎn)品定義

抹灰石膏：以半水石膏(CaSO4·1/2H2O)和Ⅱ型無水石膏(Ⅱ型CaSO4)單獨(dú)或兩者混合后作為主要膠凝材料，摻入外加劑制成的抹灰材料。

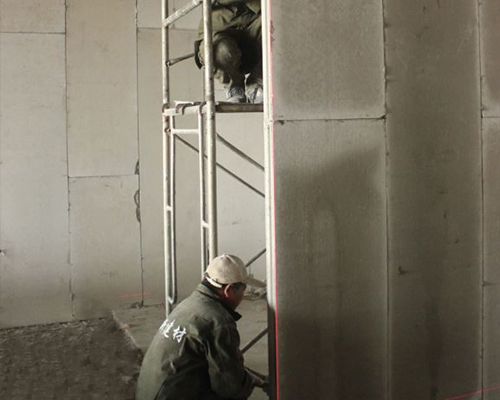

輕質(zhì)抹灰石膏是指采用手工機(jī)噴上墻的施工方法，將輕質(zhì)抹灰石膏和比例的干凈水混合好，用手工上墻的方式將輕質(zhì)抹灰石膏抹到室內(nèi)干燥區(qū)域的哈爾濱墻板上，人工輔助刮平，可廣泛替代水泥砂漿（混合砂漿）用于室內(nèi)干燥區(qū)域刮糙找平的不空鼓、不開裂找平系統(tǒng)。

選型

1.哈爾濱墻板內(nèi)墻

1.1選型原則

根據(jù)JGJ/T 220-2010《抹灰砂漿技術(shù)規(guī)程》，“對于無粘貼飾面磚的內(nèi)墻，底層抹灰砂漿宜比基體材料低一個(gè)強(qiáng)度等級”。而蒸壓加氣混凝土砌塊屬于工程上常用的砌塊。蒸壓加氣混凝土砌塊的抗壓強(qiáng)度相當(dāng)于抹灰砂漿M2.5-M5的強(qiáng)度等級。也就意味著蒸壓加氣混凝土砌塊抹灰材料的強(qiáng)度等級范圍為M1.5-M4，這一原則也適用于其它砌塊和混凝土墻體。

1.2選型具體指標(biāo)

1.抗壓、抗折強(qiáng)度適中，介于M1.5-M4之間，同時(shí)達(dá)到GB/T 28627-2012《抹灰石膏》規(guī)定的要求即可。

2.現(xiàn)場拉伸粘結(jié)強(qiáng)度要高?，F(xiàn)場拉伸粘結(jié)強(qiáng)度不得小于0.3 MPa。這是材料上墻后不空鼓、不開裂的關(guān)鍵技術(shù)指標(biāo)。

3.具有較高石膏含量的抹灰石膏產(chǎn)品（石膏含量≥65%）。

1.3現(xiàn)場拉伸粘結(jié)強(qiáng)度測試方法

采用數(shù)顯式粘接強(qiáng)度檢測儀。

儀器拉拔力：10噸，顯示數(shù)據(jù)單位Kpa，可顯示拉拔力峰值。

1.3現(xiàn)場拉伸粘結(jié)強(qiáng)度測試意義

1．“拉伸粘結(jié)強(qiáng)度”是抹灰石膏核心的性能，也是抹灰石膏區(qū)別于水泥砂漿能滿足“不空鼓不開裂”的根本原因，這也是大量應(yīng)用抹灰石膏的理論依據(jù)！

2．抹灰石膏“拉伸粘結(jié)強(qiáng)度”是受很多因數(shù)的影響，比如濕度、溫度、風(fēng)速等等，但石膏含量是主要的影響因數(shù)！

3．石膏含量越高，拉伸粘結(jié)強(qiáng)度越高，防空股開裂性能越好！

4．添加干砂，石膏含量越低，拉伸粘結(jié)強(qiáng)度越低，抹灰石膏的性能越接近水泥砂漿，防空股開裂性能越差！

5．密度是抹灰石膏一個(gè)很重要的判斷依據(jù)！

6．抹灰石膏密度一般都小于1050kg/m3，否則很難平衡抹灰石膏的綜合性能。

1.4現(xiàn)場涂布率測試方法

1．找一面平整的墻體，將0.5米寬，15毫米厚的標(biāo)準(zhǔn)木框訂到平整的墻體表面，橫平豎直；

2.量取5公斤的干粉（或用秤來秤?。?；

3.按照對應(yīng)干粉的水灰比，量取5公斤干粉對應(yīng)的干凈水（或用秤來秤?。?/span>

4.先加水后加干粉，并均勻攪拌；

5.按照標(biāo)準(zhǔn)施工方法即將濕粉上墻至標(biāo)準(zhǔn)的0.5米寬，15毫米厚的木框內(nèi)，刮平，上口要水平、整齊，材料不能有任何浪費(fèi)；

6.用卷尺測量刮平后的濕粉長度，計(jì)算涂布面積和濕粉體積，即可得到該材料對應(yīng)的涂布率。

抹灰石膏有哪些性能特點(diǎn)？

(1)粘結(jié)力強(qiáng)：抹灰石膏良好的和易性和流動(dòng)性使料漿易滲透到墻壁或頂棚的孔隙及接縫中，料漿硬化后體積微膨脹，構(gòu)成鍵榫與細(xì)小勾掛系統(tǒng)，使抹灰層與基層緊貼，加氣混凝土和抹灰面間的咬合能力得以加強(qiáng)，粘結(jié)強(qiáng)度增加，因此不僅落地灰少、材料損耗小，且可增強(qiáng)兩者界面的粘結(jié)，不致因干燥而引起收縮應(yīng)力產(chǎn)生空鼓和開裂。

(2)表面裝飾性好：抹灰石膏墻面致密光滑，有較高的強(qiáng)度而不收縮，外觀典雅，不起灰，不收縮，無氣味，無裂紋，不返堿。

(3)防火性能好：在發(fā)生火災(zāi)時(shí)，抹灰石膏在凝結(jié)后含有大量的結(jié)晶水，在熱的作用下，結(jié)晶水被釋放出來，形成蒸氣，阻擋了火焰的蔓延，同時(shí)在脫水過程中吸收了大量的熱，從而提高了其耐火性能。

(4)保溫隔熱性好：抹灰石膏硬化體屬多孔質(zhì)結(jié)構(gòu)，孔結(jié)構(gòu)均勻分布，熱導(dǎo)率約0.35W／(m·K)，保溫型抹灰石膏的熱導(dǎo)率為0.14W／(m·K)，與加氣混凝土的熱導(dǎo)率(一般為0.081～0.290W／(m·K))接近，有利于避免因熱導(dǎo)率與加氣混凝土相差過大而形成的空鼓或開裂，同時(shí)具有較好的保溫效果和隔聲性能。
